管道仪器产品

管道综合检测系统

添加时间:2021-07-09 16:02:04   浏览次数:97

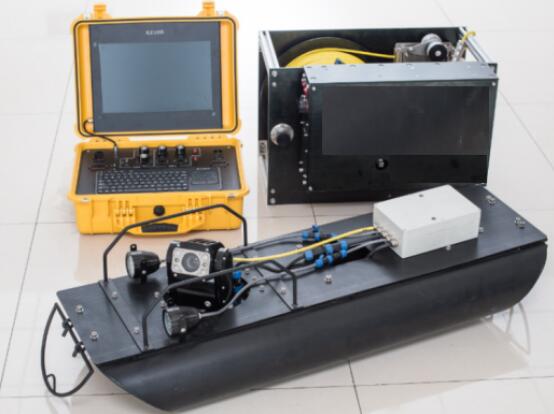

综合检测系统主要用于非满水(水深≥300mm)管道的检测。工作时将漂浮器送入管道内部,水上部分进行CCTV检测,水下部分进行声纳检测,从而全面的反映管道情况,结合数据处理软件生成管道的剖面图,分析管道的形变、淤积状况,生成标准的检测报告。

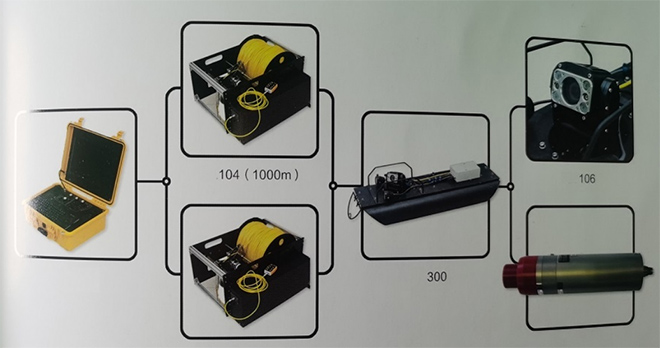

组成部分:漂浮器、摄像头、控制器、电缆架、声纳

适用管径:600~3000mm

控制器

●控制:电缆的收放;灯光亮度的强、弱;摄像头的旋转、回位、调焦、变倍等;

●显示:15吋工业级高亮度液晶显示屏,全中文菜单,可实时显示时间、行进距离、坡度、压力指示、侧翻危险提示等信息,并可通过功能键设置这些信息显示状态;

●输入设备:外置键盘,方便信息录入;

●存储:120G固态硬盘存储器,2个USB接口;

●机箱:进口工程机箱,适合现场作业;

●电源:A220V供电

电缆盘

DL104DL105
电缆单芯高强度、防水、防油、耐腐蚀电缆单芯高强度、防水、防油、耐腐蚀电缆
标配长度1000m300m
排线方式电动、自动排线电动、自动排线
计数精度±1%±1%

漂浮器

●适用管径:600-3000mm

●适用水深:≥300mm

●功能:搭载摄像头、声纳等设备

●尺寸:1100mm*410mm*300mm

●防护等级:IP68

可运载的检测设备

ST106摄像头—高清型

●最小照度:彩色0.05Lux,黑白0.01Lux

●分辨率:210万像素

●变焦能力:20倍光学变焦

●对焦方式:自动对焦和手动对焦

●照明:14颗高亮LED,远光两组、近光一组

●激光标尺:具备

●角度调整:可轴向360°,径向230°旋转

●防护等级:IP68

ST112声纳

●标准以太网(Ethernet)

●高性能

●1.3秒内扫描360°(1米范围)

●低功耗

●0.125m至6m工作范围(满量程)

●体积小

●内置俯仰、翻滚传感器

ST112技术参数

声学频率2.25MHz
波束宽度1.4°
分辨率满量程的1/250
最小检测范围50mm
最大工作水深1000m
接口标准10Mbps以太网接口
尺寸Φ61mm*343mm
重量1.2Kg(空气中)
供电电源20-32V直流电源(不低于5W)
量程0.125m,0.25m,0.50m,0.75m,1m,2m,3m,4m,5m,6m
扇区尺寸0-351°,9°增量,或连续旋转
步长0.9°
网格类型极坐标和直角坐标

可选配置

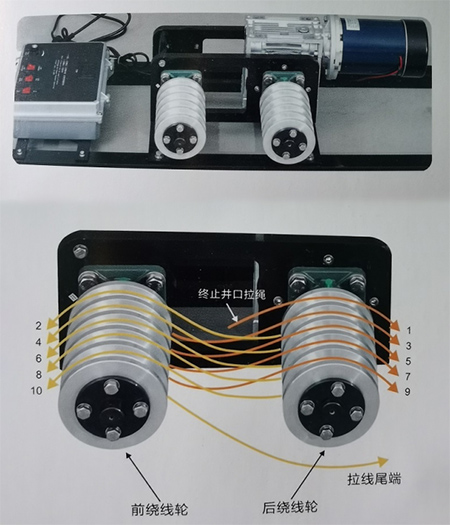

辅助收线器

●重量:68kg

●转速:0-50r/min

●拉力:4.5kN
